从发射到回波：云境天合测深仪的测深原理解析

从发射到回波：云境天合测深仪的测深原理解析【型号推荐：TH-CS150+，云境天合厂家直供发货，精选品牌认证品质保障】云境天合测深仪从信号发射到输出水深结果，整个流程依托超声波测距原理，再配合现代电子技术实现精准测量，原理清晰且精度可靠。设备启动测量后，超声波换能器会向水下发射定向高频超声波脉冲，声波在水中以固定速度向下传播，接触到河床底部后会产生反射回波，反射回波被换能器重新接收。整个过程中，设备会精准记录超声波从发射到接收的时间差。接下来设备会自动计算水深：结合超声波在水中的传播速度（一般取约1500m/s，设备还会根据实时测量的水温自动修正声速，抵消温度对声速的影响），通过“水深=声速×传播时间÷2"的公式，自动换算得到准确的水深数值，最终直接显示在屏幕上并同步存储数据。它的盲区最小仅0.5米，最小分辨率可达0.1毫米，测量精度控制在±0.5%量程以内，就算是浅水区也能wan成精准测量，wan全满足各类水文测深需求。

一、产品简介

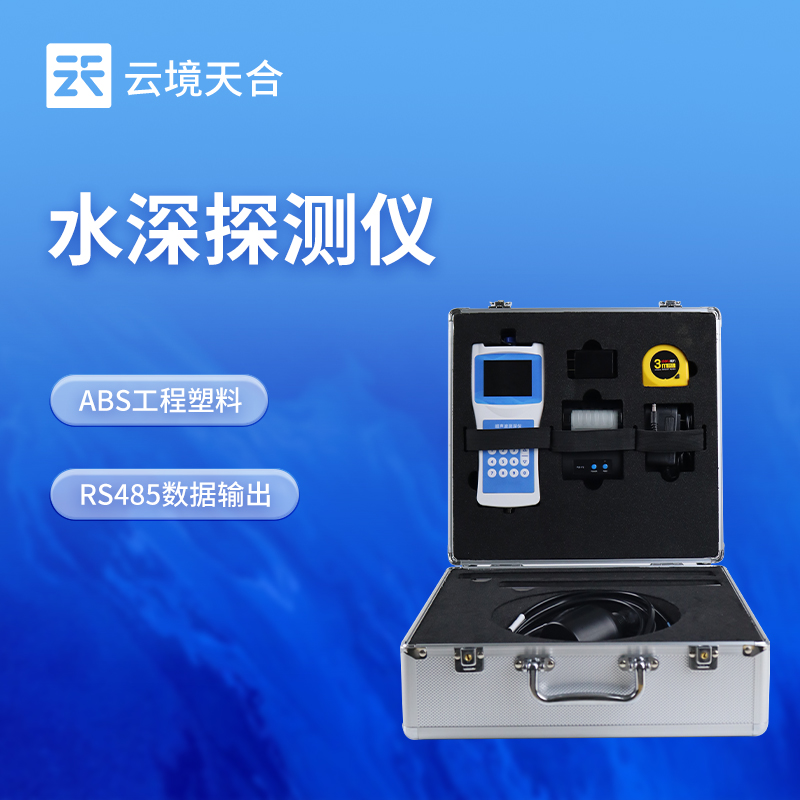

超声波测深仪是测量水库、湖泊、江河、浅海等水体的便携式测深仪，测深时将超声波换能器置于水面下一定位置，利用超声波在水中的固定声速VC和超声波发射到接收的时间T，仪器自动换算出水深H。本品是我司积累多年生产经验，吸取了多种同类产品优点，而开发的一款方便适用的手持式超声波测距仪表。超声波收发转换电路采用专用大规模集成电路，元件贴片率99%，并以液晶显示测深结果，保证了产品的长期可靠性，同时将其功耗降到了极低。具有测量精确、功耗低、可靠性高、使用方便、操作简单、测量速度准确、携带方便等优点。仪器可在静水中测深，也可在具有一定速度的水中测深;水流速度≤5m/秒，是水文测验、水电厂库区、湖泊、河道勘测和环境水域监测的理想水深测量仪器。

二、技术特点

中，小型船舷外（内）安装，电缆线10米；

同屏显示水深、水温、经纬度坐标、移动速度、时间、日期、电池状态、蓝牙连接状态；

自稳定测量技术与快速跟踪技术，实时反应真实测量结果；

内置看门狗电路，保证长时间运行可靠、稳定；

高精度时钟，年误差3PPM；

存储采用16M FLASH模拟优盘，通过USB数据线连接电脑端直接读取数据；★

FAT32文件系统自动存储为CSV格式文件；★

采用高亮屏显示，野外测量数据显示更加清晰；★

北斗GPS双模定位实时显示经纬度，以及地面速度；★

打印机打印数据，无需连线，蓝牙连接直接打印；★

RS485数据输出可通过上位机直接读取数据，通讯距离更长；★

回波采样阈值、发射功率、放大增益均为自动调整；★

三、技术参数
