辐射传感器安装说明—应远离除太阳以外的其他发热源及高热金属等介

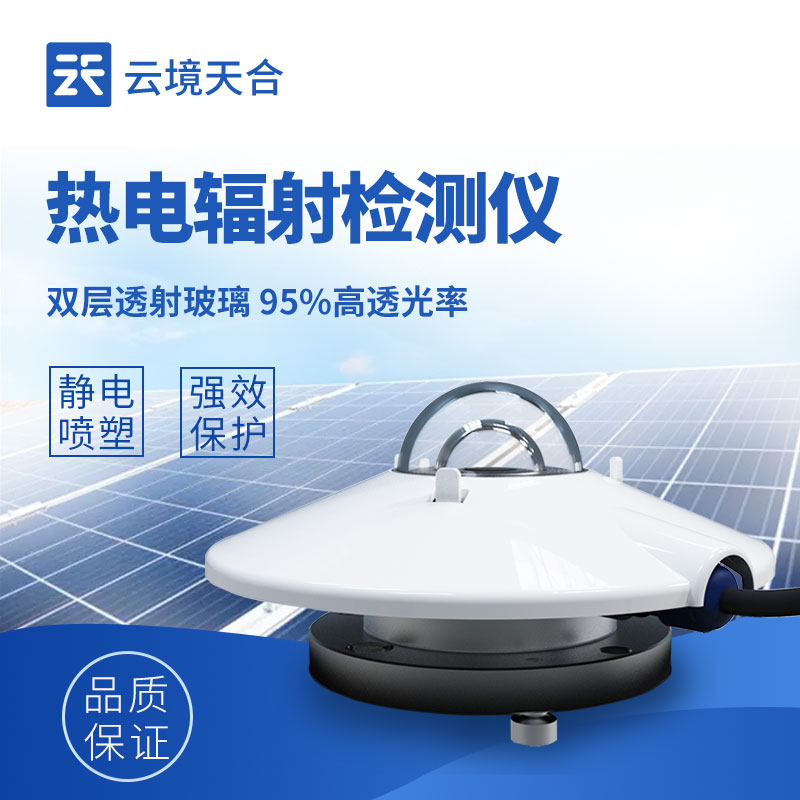

【型号推荐：TH-FS2，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】辐射传感器安装说明—应远离除太阳以外的其他发热源及高热金属等介热电堆太阳总辐射传感器是一种基于热电效应原理的精密仪器，能够精确测量太阳的总辐射强度，广泛应用于气象、农业、太阳能、环境研究等领域。通过感应太阳辐射产生的热量变化来测量辐射强度。其核心感应元件为绕线电镀式多接点热电堆，表面涂有高吸收率的黑色涂层(如3M无光黑漆)。当太阳辐射照射到感应面时，热接点吸收辐射增热，而冷接点位于机体内保持相对低温，两者产生温差电势。该电势差与接收到的辐照度成正比，通过测量电势差即可得知太阳总辐射量。采用余弦响应设计，确保入射角与响应值呈余弦关系，减少因太阳高度角变化导致的测量误差。宽光谱响应范围覆盖0.3-3μm，包含可见光和近红外波段，能够全面捕捉太阳辐射能量。

　　技术指标

　　·供电：DC12V

　　·功耗：0.06W

　　·工作环境：-20~70℃

　　·通信接口：RS485

　　·工作电流：5mA@DC12V

　　·最短数据间隔：0.5S

　　传感器参数

　　参数范围分辨率精度单位

　　总辐射0-20001≤±3.1%W/m²

　　日照时数0-65000.1< 0.2h

　　响应时间：≤10S

　　年稳定性：≤±3%

　　零点漂移：≤6 W/m²

　　注意事项

　　1. 传感器运输及保存过程中需安装保护罩，防止传感器发生碰撞损坏

　　2. 传感器的安装使用应严格遵守相关技术指标和安装说明

　　3. 传感器需要安装在开阔，无遮挡，无反光和折射光的环境中

　　4. 传感器安装应远离除太阳以外的其他发热源及高热金属等介质

　　5. 传感器安装应根据传感器的水平球调节至水平位置

　　6. 安装传感器之后需安装遮光罩

　　7. 传感器安装之后需使用无尘布定期清理和擦拭玻璃罩上的灰尘和杂物
