云境天合多参数水质在线监测仪—支持自由组合配置以满足不同场景需求

发布时间： 2026-01-12　　点击次数： 40次

云境天合多参数水质在线监测仪—支持自由组合配置以满足不同场景需求【型号推荐：TH-QSZ03，物联网一体化设备，云境天合支持定制服务】多参数水质在线监测仪是一款集成多种传感器与分析技术的高精度水质监测设备，可实时同步检测水中的pH值、溶解氧、电导率、浊度、温度、氨氮、总磷、总氮等核心参数。其采用模块化设计，各参数测量通道独立运行，互不干扰，支持自由组合配置以满足不同场景需求。设备配备高分辨率彩色触摸屏，可实时显示数字与曲线数据，并具备大容量存储功能，可记录超百万条历史数据。该仪器抗干扰能力强，适用于野外长期工作，广泛应用于自来水厂、污水处理厂、工业生产、环境监测、水产养殖等领域，为水质管理提供全面、准确的数据支持，助力保障水环境安全与水资源可持续利用。

一、产品介绍

1.概述

QSZ03供水水质站是基于物联网技术的水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

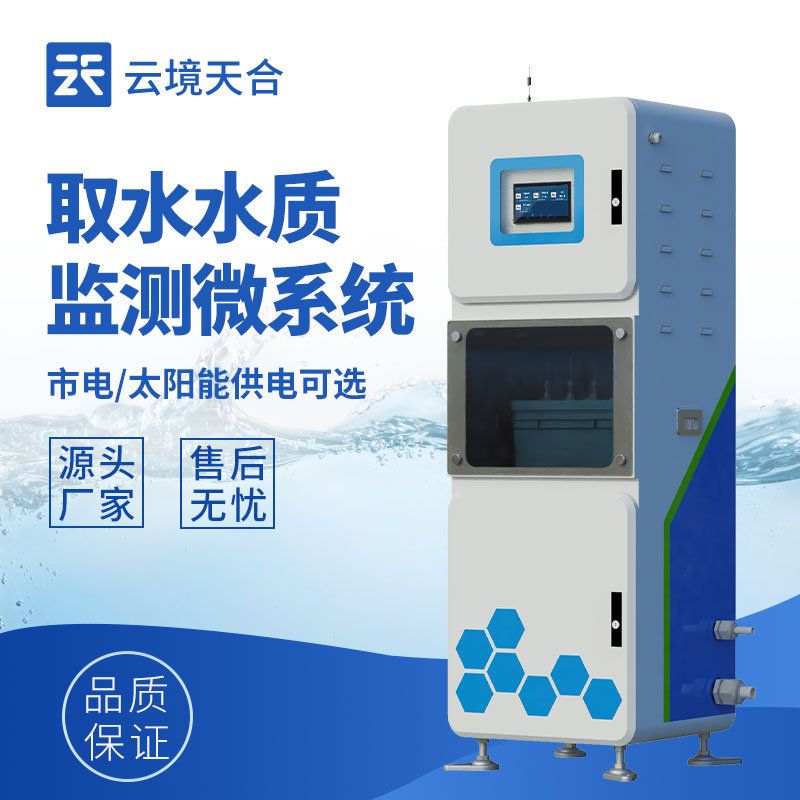

QSZ03微型水质自动监测站

水质自动监测站具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。

该设备可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域的在线分析设备。

3.功能与特点

·GPRS联网4G

·支持扩展RJ45联网

·支持扩展传感器远传

·支持LED屏显示7.0寸触摸控制屏

·支持扩展安卓屏显示、存储

·扩展安卓屏支持2G数据存储、U盘数据导出

·支持一路RS485 modbus-RTU协议从站

·支持多通道RS485 modbus-RTU传感器扩展

·配套物联网数据展示、存储、分析平台

·平台支持TCP短链接、HTTP协议等多种协议数据转发

二、系统组成

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元

电源AC220V。

2.水泵控制单元

智能型自吸泵扬程:25m开口流量:1.8m3/h

3.分析测试单元

分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

型号	名称	测量范围	原理	测量精度	分辨率	是否标配	备注
S1S	cod	0~1000mg/L	UV254吸收法	±5%，±0.3℃	0.1mg/L		cod浊度一体；带刷子自清洁，带温补
S1S	浊度	0~400NTU	散射光法	±1%，±0.3℃	0.1NTU		cod浊度一体；带刷子自清洁，带温补
S2	水硬度	0～1000.0mg/L	接触式电极法	读数的±10%；±0.3℃	0.1mg/L
S3	pH	0~14（ph）	电化学（盐桥）	±0.1PH;±0.1℃	0.01	√	带温补
S4	余氯	0~5.00mg/L	离子选择电极法	读数的±5%;±0.3℃	0.01mg/L		余氯pH一体式；流速0.42m/s-0.85m/s时精度；带温补
S4	pH	0~14（ph）	电化学（盐桥）	±0.1PH;±0.1℃	0.01		余氯pH一体式；流速0.42m/s-0.85m/s时精度；带温补
S5	氨氮	0~1000mg/l	离子选择电极法	读数的10%,±0.5℃	0.01mg		氨氮pH一体式；带温补
S5	pH	0~14（ph）	电化学（盐桥）	±0.1PH;±0.1℃	0.01		氨氮pH一体式；带温补
S6	ORP	-1500mv~1500mv	电化学（盐桥）	±6mv	1mV
S7	电导率	0~10000uS/cm	接触式电极法	±1.5%；±0.1°C	1uS/cm	√	带温补
S7H	高量程电导率	0～30000μS/cm	接触式电极法	±1.5%；±0.1°C	1uS/cm		高量程电导率TDS盐度一体式传感器；带温补
	TDS	0-10000ppm	接触式电极法	±1.5%；±0.1°C	1ppm
	盐度	0-10000ppm	接触式电极法	±1.5%；±0.1°C	1ppm
S8	溶解氧	0~20mg/L	荧光寿命法	±2%，±0.3℃	0.01mg/L		带温补
S9	浊度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU		带温补
S9S	自清洁浊度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU		带刷子自清洁；带温补
S10	悬浮物	0~2000mg/L	散射光法	±5%（取决于污泥同质性）	0.1mg/L
S11S	污泥浓度	0～20.000g/L	散射光法	±5%（取决于污泥同质性）	0.001g/L		带刷子自清洁
S14	氯离子	0-3500.0mg/L	离子选择电极法	±5%；±0.3℃	0.1mg/L
S15S	叶绿素	0~400ug/L	荧光法	R²>0.999	0.01ug/L		带刷子自清洁；带温补
S16S	蓝绿藻	0～200.0Kcells/mL	荧光法	R²＞0.999	0.1Kcells/mL		带刷子自清洁
S17S	水中油	0～60ppm	荧光法	0.1ppm	0.01ppm		带刷子自清洁
S20	透明度	50～1000mm	散射光法	±5%（取决于污泥同质性）	1mm		带温补
S21	水温	−20℃~85℃	高精度数字传感器	±0.1℃	0.1℃

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa

4.显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

5.远程通讯

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

6. 设备箱主体单元

安装方式	机柜落地是安装，基座。
外形尺寸	1684mm560mm510mm 50-100mm可调
外壳材质	216不锈钢。
防护等级	IP54
供电	市电AC220V
进水口	4分PE管
出水口	6分净水器PE管
排污口	4分净水器软管，（也可手动定期排污）
自吸泵	电机功率:200W
	额定电压:AC220V/50hz
	水泵尺寸210145245/mm
	吸程:8m 扬程:25m
	开口流量: 1.8m3/h
